Как выбрать фаркоп для автомобиля: виды ТСУ, допустимая нагрузка, электрика и установка

Фаркоп подбирают не только по марке автомобиля. Важно учитывать модель, поколение и год выпуска машины, допустимую массу буксируемого прицепа, вертикальную нагрузку на шар, тип крепления, особенности бампера и способ подключения электрики. Для современных автомобилей также может потребоваться блок согласования.

Если фаркоп нужен для перевозки лодки, квадроцикла, грузового прицепа, установки велоплатформы или другой конкретной задачи, требования к ТСУ могут отличаться. Поэтому оптимальный вариант — сначала определить условия эксплуатации, а затем выбирать совместимую с автомобилем модель.

Для выбора фаркопа нужно знать:

• марку, модель, поколение и год выпуска автомобиля;
• тип кузова и комплектацию;
• какой прицеп или оборудование планируется использовать;
• допустимую массу буксируемого прицепа;
• допустимую вертикальную нагрузку на шар;
• тип шарового узла;
• требуется ли 7- или 13-контактная электрика;
• нужен ли автомобилю блок согласования;
• предусмотрены ли снятие или подрезка бампера при монтаже.

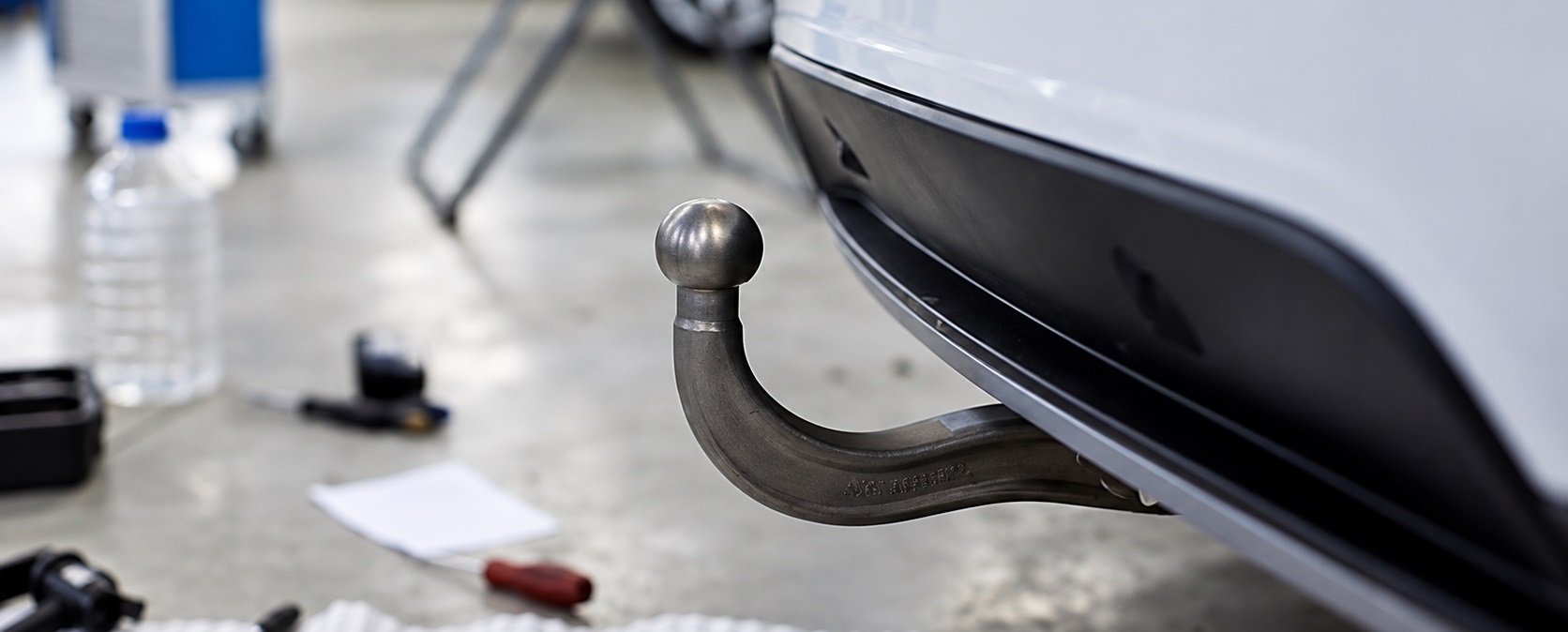

Что такое фаркоп и из чего состоит ТСУ

Фаркоп — распространенное название тягово-сцепного устройства, или ТСУ. Оно устанавливается на кузов или предусмотренные производителем автомобиля точки крепления и служит для соединения автомобиля с прицепом. Шар фаркопа также может использоваться для установки совместимого дополнительного оборудования, например велоплатформы.

Основные элементы ТСУ:

• силовая балка — основная несущая часть конструкции;
• кронштейны — соединяют ТСУ с автомобилем;
• шаровой узел — элемент, к которому присоединяется сцепная головка прицепа;
• крепеж — болты, гайки и другие элементы монтажа;
• розетка фаркопа — используется для подключения электрического оборудования прицепа.

Чем фаркоп отличается от ТСУ

В бытовой речи слова «фаркоп» и «ТСУ» обычно используются как синонимы. Технически корректное название всей конструкции — тягово-сцепное устройство. Шар, который виден под задним бампером, является только одной из его частей.

Какие бывают фаркопы

Одно из основных различий между фаркопами — конструкция шарового узла. От нее зависит удобство эксплуатации, возможность быстро убрать шар и внешний вид автомобиля после установки.

Фаркоп с условно-съемным шаром

Один из самых распространенных вариантов. Шар крепится к ТСУ болтами и при необходимости может быть демонтирован с помощью инструмента. Такая конструкция подходит для автомобилей, на которых прицеп используется регулярно или периодически и нет необходимости снимать шар после каждой поездки.

Преимущество условно-съемного фаркопа — сравнительно простая конструкция и широкий выбор моделей для разных автомобилей.

Фаркоп с быстросъемным шаром

Быстросъемная система позволяет установить или снять шар без откручивания крепежных болтов. В зависимости от конструкции шар может вставляться горизонтально или вертикально и фиксироваться специальным механизмом.

Такой вариант удобен, если фаркоп используется время от времени, а после поездки требуется сохранить внешний вид задней части автомобиля без постоянно выступающего шарового узла.

Фаркоп с фланцевым шаром

Фланцевые шаровые узлы применяются в том числе на внедорожниках, пикапах и автомобилях, рассчитанных на более интенсивную эксплуатацию с прицепом. Конкретная конструкция и допустимая нагрузка зависят от модели ТСУ.

Как подобрать фаркоп по автомобилю

Главное правило при выборе ТСУ — фаркоп должен быть предназначен именно для конкретной модификации автомобиля. Внешне похожие машины одного производителя могут иметь разные точки крепления, конструкцию кузова, форму заднего бампера и требования к электрике.

Марка, модель и год выпуска

Для начала подбирают модели ТСУ, предназначенные для конкретной марки и модели автомобиля. При этом одного названия модели часто недостаточно: автомобиль одного поколения после рестайлинга может отличаться от дорестайлинговой версии.

Поэтому при подборе желательно точно знать:

• марку и модель;
• год выпуска;
• поколение;
• тип кузова;
• рестайлинг или дорестайлинг;
• привод и другие параметры, если производитель ТСУ указывает их в совместимости.

Тип кузова и комплектация

Для седана, универсала, хэтчбека или другой версии одной модели могут выпускаться разные фаркопы. На совместимость также способны влиять конструкция заднего бампера, расположение выхлопной системы, запасного колеса и установленного с завода оборудования.

Поэтому надежнее подбирать ТСУ не по принципу «фаркоп для этой марки», а по полной совместимости с конкретным автомобилем.

Подобрать фаркоп для автомобиля в каталоге Gorilla Trailer →

Нужен ли вырез в бампере

Особенности монтажа тоже зависят от конкретной модели фаркопа и автомобиля. Возможны несколько вариантов:

• монтаж без подрезки бампера;
• небольшой скрытый вырез в нижней части;
• более заметная подрезка, предусмотренная конструкцией ТСУ.

Информация о необходимости снятия и подрезки бампера обычно указывается в характеристиках конкретного фаркопа. Если для одного автомобиля доступно несколько вариантов ТСУ, этот параметр можно учитывать при выборе наряду с ценой, нагрузкой и типом шара.

Допустимая нагрузка фаркопа: что нужно учитывать

В характеристиках ТСУ обычно указывают как минимум два связанных с нагрузкой параметра: допустимую нагрузку при буксировке и допустимую вертикальную нагрузку на шар. Их нельзя рассматривать отдельно от ограничений самого автомобиля.

Максимальная масса буксируемого прицепа

То, что фаркоп конструктивно рассчитан, например, на определенную массу прицепа, еще не означает, что автомобиль может буксировать прицеп такой массы.

При подборе нужно сопоставить характеристики:

• автомобиля;
• тягово-сцепного устройства;
• прицепа.

Фактические условия эксплуатации должны укладываться во все установленные ограничения. Поэтому установка усиленного фаркопа сама по себе не увеличивает допустимую буксируемую массу автомобиля.

Что такое вертикальная нагрузка на шар

Вертикальная нагрузка показывает, с какой силой сцепное устройство прицепа воздействует сверху на шар фаркопа. Она возникает из-за распределения массы груза относительно оси или осей прицепа.

Для каждой модели автомобиля и ТСУ предусмотрены свои допустимые значения. Их необходимо учитывать особенно внимательно при перевозке тяжелого оборудования, лодок, квадроциклов и других грузов.

Если груз внутри прицепа перераспределяется, меняется и фактическая нагрузка на сцепной шар. Поэтому при эксплуатации важны не только характеристики самого фаркопа, но и правильное размещение груза.

Почему нельзя выбирать фаркоп только по максимальной нагрузке

Большая заявленная нагрузка не делает ТСУ автоматически лучшим выбором. Гораздо важнее соответствие фаркопа автомобилю и реальной задаче.

Например, для компактного легкового прицепа может быть достаточно стандартного условно-съемного ТСУ, а для пикапа, регулярно работающего с тяжелым прицепом, требования будут другими.

Какой тип шара фаркопа выбрать

Выбор типа шара зависит от того, как часто используется фаркоп, насколько важно быстро снимать шаровой узел и какая конструкция предусмотрена для конкретного автомобиля и ТСУ.

• Тип A — простой и распространенный условно-съемный вариант. Подходит, если фаркоп используется регулярно и нет необходимости часто снимать шар.
• Быстросъемный шар — удобен, если фаркоп используется периодически и важно быстро убрать шаровой узел без откручивания крепежных болтов.
• Тип F — фланцевый вариант, который выбирают в тех случаях, когда такая конструкция предусмотрена конкретным ТСУ и соответствует условиям эксплуатации автомобиля.

При выборе важно ориентироваться не только на тип шара, но и на совместимость фаркопа с автомобилем, допустимую нагрузку и особенности установки.

Электрика фаркопа: 7 pin или 13 pin

Механически соединить автомобиль с прицепом недостаточно. Для эксплуатации прицепа необходимо подключить его световое оборудование к автомобилю: указатели поворота, габаритные огни, стоп-сигналы и другие предусмотренные конструкцией электрические цепи.

Для этого на автомобиле устанавливают розетку фаркопа. Наиболее распространены разъемы на 7 и 13 контактов.

Розетка 7 pin

Семиконтактная розетка широко применяется для обычных легковых прицепов. Она используется для подключения основных световых сигналов прицепа.

Если задача — перевозить груз, лодку, квадроцикл или другую технику на стандартном прицепе без дополнительного электрооборудования, во многих случаях применяется именно 7-контактный вариант.

Розетка 13 pin

13-контактный разъем предоставляет больше электрических цепей и применяется там, где возможностей стандартной 7-контактной схемы недостаточно. Такой вариант используется, например, с некоторыми современными прицепами и оборудованием, которому требуются дополнительные электрические подключения.

Что выбрать — 7 или 13 контактов

Правильнее выбирать тип розетки исходя из электрики конкретного прицепа и задач, для которых устанавливается фаркоп.

Нужен ли блок согласования фаркопа

На многих современных автомобилях нельзя рассматривать электрику прицепа как простое подключение дополнительных ламп к проводам задних фонарей. Работу освещения и другого оборудования контролируют электронные системы автомобиля.

В таких случаях используется блок согласования, или Smart Connect. Он обеспечивает корректное взаимодействие электрики прицепа с бортовой системой автомобиля.

Для чего нужен блок согласования

В зависимости от автомобиля и установленного комплекта блок может участвовать в управлении электрическими цепями прицепа, контроле указателей поворота, противотуманного освещения и других функций.

Главная задача — подключить прицеп так, чтобы его электрическое оборудование корректно работало вместе с электроникой автомобиля.

Как понять, нужен ли блок согласования именно вашему автомобилю

Это определяется по марке, модели, году выпуска и особенностям бортовой электроники автомобиля. Например, даже среди автомобилей одной марки требования могут различаться в зависимости от поколения.

При выборе конкретного ТСУ и электрокомплекта стоит сразу проверить:

• нужен ли блок согласования;
• подходит ли универсальный комплект;
• существует ли штатная электрика для данной модели;
• требуется ли программная активация после монтажа.

Это позволяет подобрать фаркоп и электрику как единый комплект, а не решать вопрос подключения уже после механической установки ТСУ.

Как проходит установка фаркопа

Технология монтажа зависит от автомобиля и модели ТСУ, но общий порядок работ обычно одинаков.

1. Подготовка автомобиля

Проверяется комплектность фаркопа и соответствие выбранной модели автомобилю. При необходимости освобождается доступ к штатным точкам крепления.

2. Монтаж силовой части ТСУ

На автомобиль устанавливаются кронштейны и силовая балка фаркопа. В зависимости от конструкции машины может потребоваться снятие заднего бампера и других элементов.

3. Установка шарового узла

На смонтированную силовую конструкцию устанавливается шар соответствующего типа. После сборки проверяется крепление всех элементов.

4. Монтаж розетки и подключение электрики

Устанавливается 7- или 13-контактная розетка и выбранный комплект проводки. На автомобилях, где это предусмотрено, подключается блок согласования или штатный электрокомплект.

5. Проверка

После монтажа проверяются механическое крепление ТСУ и работа подключенной электрики прицепа.

Сколько времени занимает установка фаркопа

Продолжительность работ зависит от автомобиля, конструкции ТСУ и электрики. На одних моделях доступ к штатным точкам крепления сравнительно простой, на других требуется снять бампер, выполнить предусмотренную производителем подрезку и проложить дополнительные электрические соединения.

В сервисе Gorilla Trailer стандартная установка обычно занимает около 1,5–3 часов. При подключении электрики или блока согласования продолжительность работ в зависимости от автомобиля может увеличиваться до 3–4 часов.

Установка фаркопа в Москве в сервисе Gorilla Trailer →

Как выбрать фаркоп в зависимости от задачи

Один и тот же автомобиль может использоваться совершенно по-разному. Поэтому перед покупкой полезно определить не только совместимость ТСУ с машиной, но и то, какое оборудование будет соединяться с фаркопом.

Фаркоп для легкового прицепа

Для стандартного легкового прицепа в первую очередь проверяют допустимую буксируемую массу автомобиля и характеристики ТСУ. Для подключения обычного светового оборудования часто используется 7-контактная розетка.

Фаркоп для лодочного прицепа

При перевозке лодки необходимо учитывать полную массу прицепа вместе с лодкой, мотором, топливом, оборудованием и другим перевозимым грузом. Также стоит заранее определить, какая электрическая вилка используется на конкретном лодочном прицепе.

Фаркоп для перевозки квадроцикла или снегохода

В расчет также включается масса техники и всего дополнительного оборудования, которое перевозится на прицепе. Если квадроцикл, снегоход или другая техника перевозятся регулярно, стоит учитывать удобство эксплуатации шарового узла и запас по характеристикам в пределах требований автомобиля.

Фаркоп для велоплатформы

Если шар планируется использовать главным образом для установки велосипедного багажника, важны совместимость конкретной велоплатформы с ТСУ и допустимая вертикальная нагрузка.

При расчете учитывается суммарная масса самой платформы и перевозимых велосипедов. Особенно это актуально для тяжелых электровелосипедов.

Фаркоп для регулярной буксировки

Если автомобиль постоянно используется с прицепом, имеет смысл уделить больше внимания не только цене ТСУ, но и удобству шарового узла, защите конструкции от коррозии, электрике и возможности обслуживания.

Что проверить перед покупкой фаркопа

Перед заказом ТСУ удобно пройти короткий чек-лист:

• Совместимость. Фаркоп предназначен для конкретной модели, поколения, года выпуска и типа кузова автомобиля.
• Назначение. Характеристики подходят для того прицепа или оборудования, которое планируется использовать.
• Нагрузка. Учтены ограничения автомобиля, ТСУ и прицепа.
• Вертикальная нагрузка. Характеристики соответствуют предполагаемой эксплуатации.
• Тип шара. Выбран подходящий условно-съемный, быстросъемный или фланцевый вариант.
• Бампер. Понятно, требуется ли его снятие или подрезка.
• Электрика. Определено, нужна розетка 7 pin или 13 pin.
• Блок согласования. Проверена необходимость его установки на конкретный автомобиль.
• Монтаж. Учтены особенности установки выбранного ТСУ.

Как подобрать фаркоп: короткий алгоритм

1. Уточните марку, модель, поколение, год выпуска и кузов автомобиля.
2. Определите, для какого прицепа или оборудования нужен фаркоп.
3. Проверьте допустимую массу буксируемого прицепа для автомобиля.
4. Сопоставьте ее с характеристиками выбранного ТСУ.
5. Проверьте допустимую вертикальную нагрузку.
6. Выберите подходящий тип шарового узла.
7. Определите необходимый тип электрики — 7 или 13 pin.
8. Проверьте, требуется ли блок согласования.
9. Уточните необходимость снятия или подрезки бампера.
10. Выберите подходящий фаркоп и способ его установки.

В каталоге фаркопов Gorilla Trailer представлены ТСУ для автомобилей разных марок и моделей. При подборе можно учитывать тип шара, допустимую нагрузку, особенности установки и необходимость дополнительной электрики.

Также в Gorilla Trailer можно заказать установку фаркопа в Москве с подключением 7- или 13-контактной электрики, штатного комплекта или блока согласования в зависимости от автомобиля.

Частые вопросы о выборе фаркопа

Как узнать, какой фаркоп подходит на мою машину?

Подбор выполняется по марке, модели, поколению, году выпуска и типу кузова автомобиля. Дополнительно проверяют характеристики ТСУ, необходимость подрезки бампера и особенности подключения электрики.

Какую нагрузку должен выдерживать фаркоп?

Характеристики ТСУ должны соответствовать реальной задаче, но ориентироваться только на максимальную нагрузку самого фаркопа нельзя. Нужно учитывать ограничения автомобиля, фаркопа и прицепа.

Что лучше — съемный или несъемный фаркоп?

Для регулярной работы с прицепом удобен простой условно-съемный вариант. Если прицеп используется периодически и важно быстро убирать шар, стоит рассмотреть быстросъемную систему.

Нужен ли блок согласования фаркопа?

Это зависит от электрооборудования конкретного автомобиля. На многих современных моделях блок согласования используется для корректного подключения электрики прицепа к бортовой системе.

Чем отличается розетка 7 pin от 13 pin?

7-контактный разъем обычно используется для основных световых цепей стандартного легкового прицепа. 13-контактный имеет больше контактов и применяется, когда прицепу или дополнительному оборудованию требуется расширенное электрическое подключение.

Нужно ли резать бампер при установке фаркопа?

Зависит от автомобиля и конструкции ТСУ. Некоторые фаркопы устанавливаются без подрезки, для других предусмотрен небольшой скрытый или более заметный вырез. Этот параметр стоит проверить еще на этапе выбора.

Можно ли установить фаркоп самостоятельно?

Конструкция некоторых ТСУ технически позволяет выполнить механический монтаж самостоятельно по инструкции производителя. Однако установка включает точное крепление силовой конструкции и, при использовании прицепа, подключение электрики. На современных автомобилях дополнительно может потребоваться блок согласования или штатный электрокомплект, поэтому эти особенности лучше определить еще до покупки фаркопа.
